模型飛行機を作って、飛ばそう!

2015年11月19日
愛媛大学 工学部 二宮翔会
→ 二宮翔会ホームページ

用意するもの

推奨スプレーのり推奨スプレーのり
  • スチレンペーパー(厚さ2mm、A4が入るくらい)
  • スポンジ(裏に両面テープの付いたもの)
  • おもり(今回は鉛リボン 約2.5g)
  • 角棒(長さ300mm、幅4mm、高さ5mm)
  • バルサチップ
    (長さ20mm、幅4mm、厚さ1.5mm)
  • セロハンテープ
  • 両面テープ(幅5mm)
  • はさみ
  • 木工用ボンド
  • スプレーのり(粘着力の弱いもの)
    推奨→【写真:推奨スプレーのり】
    ない場合はスティックのりでも可
  • マーカー(翼に絵を描く用)

作り方

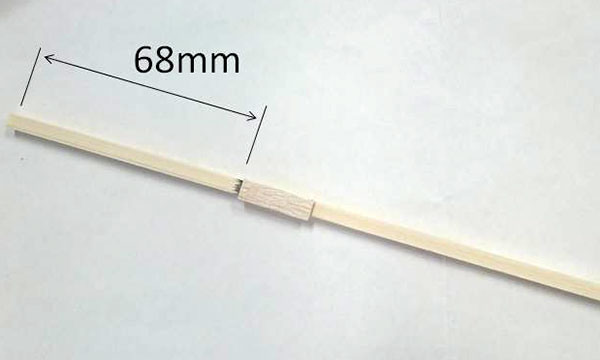

  1. 角棒の先端から68mmのところにバルサチップをボンドでつける

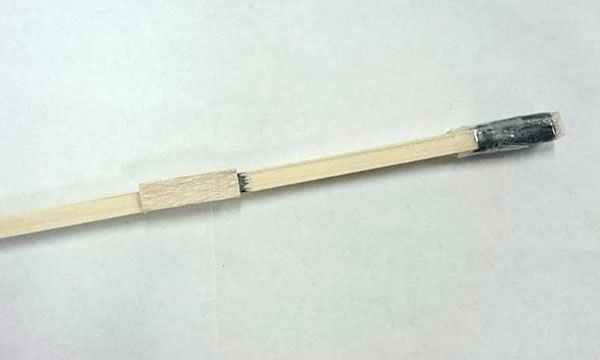

  2. 角棒の先端におもりをつける

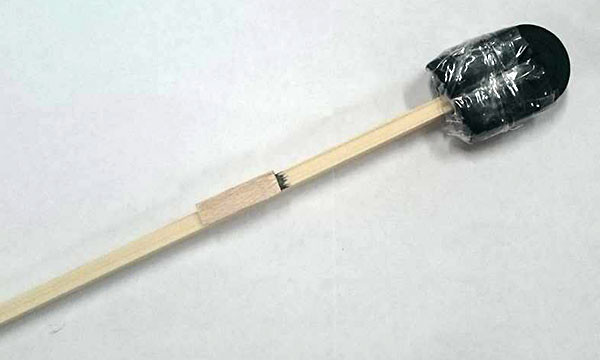

  3. おもりの部分にスポンジをつけてセロハンテープで固定する

  4. スチレンペーパーに設計図をスプレーのりで貼る
    スティックのりの時ははがれやすいので注意!!

    設計図ダウンロード(PDF)

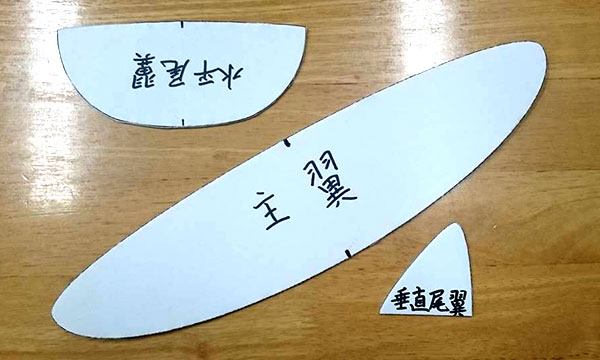

  5. 線に沿って切る

  6. 中心線に切り込みを入れる(主翼と水平尾翼)

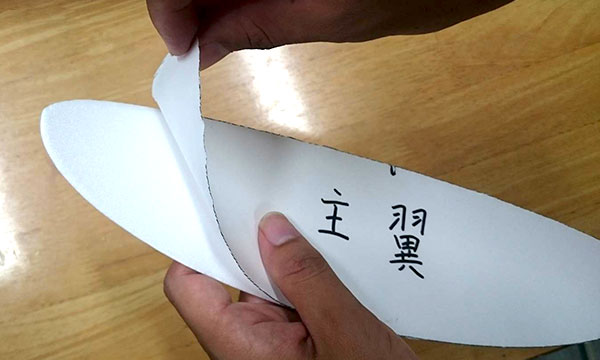

  7. 紙をはがす(主翼、水平尾翼、垂直尾翼)

  8. 翼に絵を描いて、裏に両面テープをはる(さっきの切り込みを結ぶように)

  9. 垂直尾翼と水平尾翼をつける

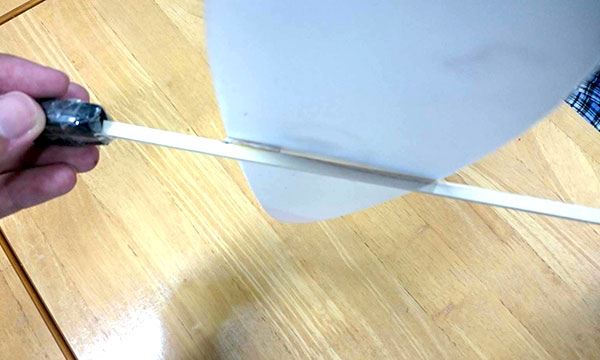

  10. バランスを見て、バルサチップに主翼が少し乗るようにつける

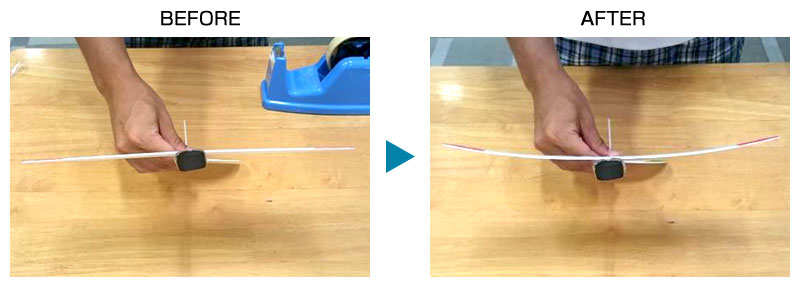

  11. 最後に上反をつける

    実際に上反をつける様子を動画でご紹介します。
    写真または、下のボタンをクリックすると動画がご覧になれます。

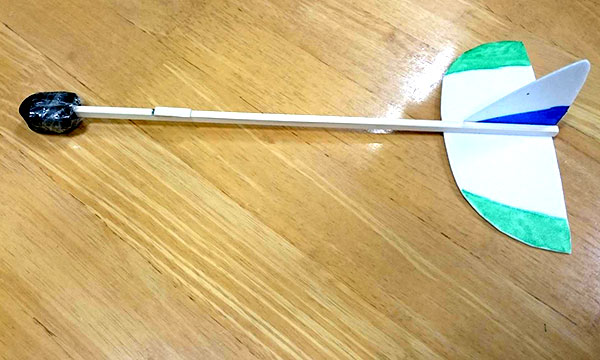

  12. 完成

    完成した飛行機を実際に飛ばしてみました。
    写真または、下のボタンをクリックすると動画がご覧になれます。

※このページに含まれる情報は、掲載時点のものになります。
